什么是架构

定义

  • 架构，又称软件架构
    • 是有关软件整体结构与组件的抽象描述
    • 用于指导软件系统各个方面的设计
  • 实现一个软件有很多种方式，架构在方法选择上起着至关重要的指导作用
  • 架构的重要性
    • 地基没打好，大厦容易倒
    • 地基坚实了，大厦才能盖得高
    • 站在巨人肩膀上，才能看得远

问题

  • 兰师傅蛋糕坊要开张了，亟须解决如下问题：
    • 如何做蛋糕
      • 独家秘方，还是亲自做比较好
    • 如何卖蛋糕
      • 刚开始客流量应该不大，边做边卖

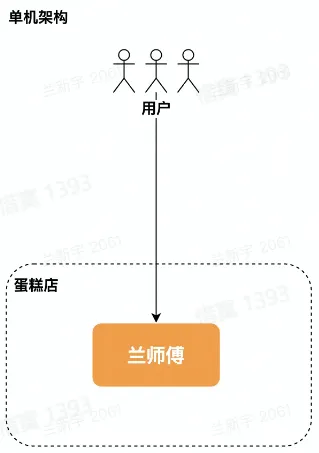

单机

  • 软件系统需要具备对外提供服务，单机，就是把所有功能都实现在一个进程里，并部署在一台机器上
  • 优点：
    • 简单
  • 问题：
  • 演进：如何卖更多的蛋糕？
    • 多雇几个蛋糕师傅

  • 单机架构：分布式部署

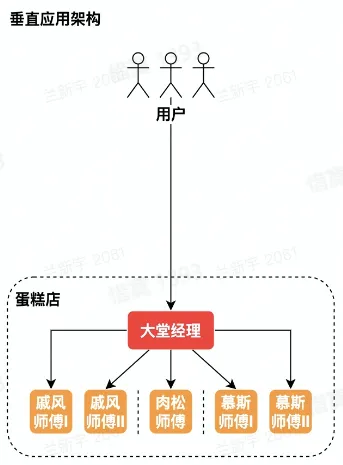

  • 垂直应用架构：按应用垂直切分的单体
  • 优点：
    • 水平扩容
    • 运维不需要停服
  • 问题：
    • 职责太多，开发效率不高
    • 爆炸半径大
  • 演进：如何提高做蛋糕效率？
    • 分工协作

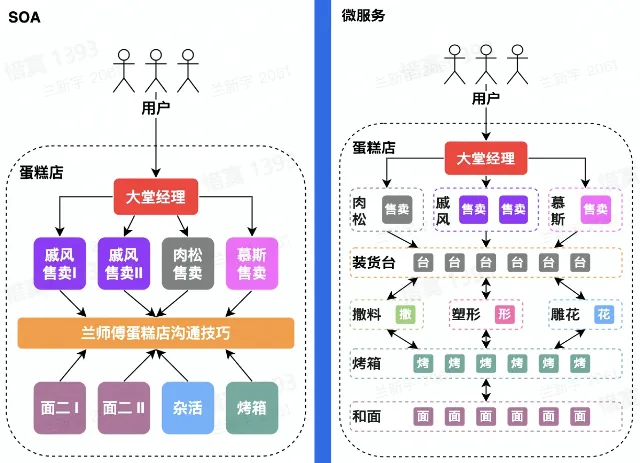

SOA、微服务|水平切分

  • SOA（Service-Oriented Architecture）
    • 将应用的不同功能单元抽象为服务
    • 定义服务之间的通信标准
  • 微服务架构：SOA  的去中心化演进方向
  • 问题：
    • 数据一致性
      • 装货台共交付了多少蛋糕？
    • 高可用
      • 这么多师傅，如何合作？
    • 治理
      • 烤箱坏了，怎么容灾？
    • 解耦 vs 过微
      • 运维成本高了，值当么？

小结

  • 架构演进初衷：好比做蛋糕
    • 需求量越来越大，终归要增加人手
    • 越做越复杂，终归要分工合作
  • 架构的演进思路：就像切蛋糕，蛋糕越来越大，一口吃不下终归要切分
    • 竖着切（垂直切分）
    • 横着切（水平切分）

企业级后端架构剖析

背景

  • 兰师傅蛋糕店经过 3 年的蓬勃发展，积累了良好的口碑和用户基础，接下来，需要扩大规模：
  • 店面怎么盘：
    • 买
    • 租
  • 师傅怎么招：
    • 兰师傅全家出马
    • 招培训班出身的
  • 是否继续坚持纯手工制作？
  • 规模大了以后，工作重心应该是？
    • 精进蛋糕制作收益
    • 蛋糕店重点方向梳理 & 未来规划

云计算

  • 云计算：是指通过软件自动化管理，提供计算资源的服务网站，是现代互联网大规模数据分析和存储的基石
  • 基础：
    • 虚拟化技术 - 整租 vs 合租
    • 编排方案 -业主 vs 租凭平台
  • 架构：
    • IaaS（Infrastructure as a Service）
      • 买房子 vs 房屋租聘平台
    • PaaS（platform as a Service）
      • 清包 vs 全包
    • Saas（Software as a Service）
      • 从零培训 vs 雇佣培训过的师傅
    • FaaS（Function as a Service）
      • 纯手工制作 vs 蛋糕机批量生产

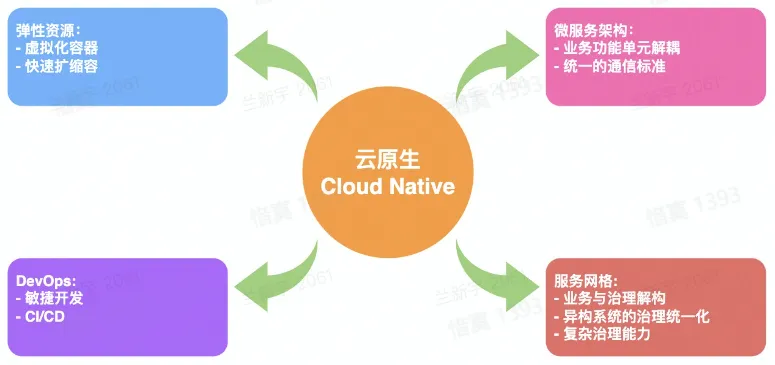

云原生

云原生技术为组织（公司）在公有云、自由云、混合云等新型的动态环境中，构建和运行可弹性扩展的应用提供了可能

弹性资源

  • 弹性计算资源类型：

    • 服务资源调度
      • 微服务：和面、雕花
      • 大服务：烤箱
    • 计算资源调度
      • 在线：热销榜单
      • 离线：热销榜单更新
    • 消息队列
      • 在线：削峰、解耦
      • 离线：大数据分析

  • 弹性存储资源类型：

    • 经典
      • 对象：宣传视频
      • 大数据：用户消费记录
    • 关系型数据库
      • 收银记录
    • 元数据
      • 服务发现：蛋糕店通讯录
    • NoSQL
      • KV：来个 xx 蛋糕

  • 总结：将存储资源当成服务一样

DevOps

  • DevOps 是云原生时代软件交付的利器，贯穿证个软件开发周期
  • 结合自动化流程，提高软件开发、交付效率

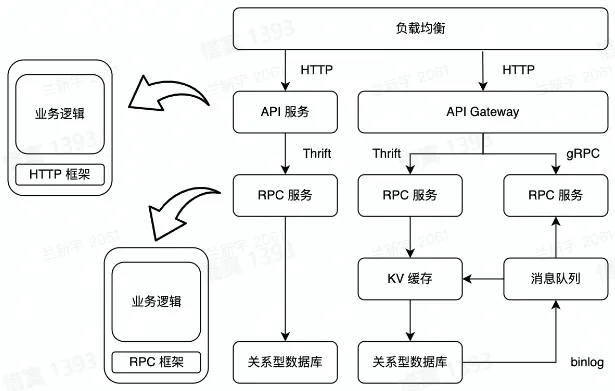

微服务架构

  • 通信标准：
    • HTTP（RESTful API）
    • RPC（Thrift，gRPC）
  • 微服务中间件 RPC vs HTTP：
    • 性能
    • 服务治理
    • 服务可解释性
  • 云原生场景下，微服务大可不必在业务逻辑中实现符合通信标准的交互逻辑，而是交给框架来做

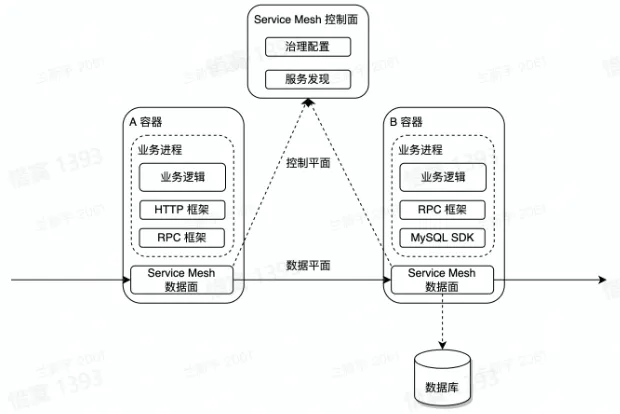

服务网格

  • 服务网格（Service Mesh）：
    • 微服务之间通讯的中间层
    • 高性能网格代理
    • 业务代码与治理解耦
  • 相比较于 RPC/HTTP 框架：
    • 异构系统治理统一化
    • 与业务进程解耦，生命周期易管理

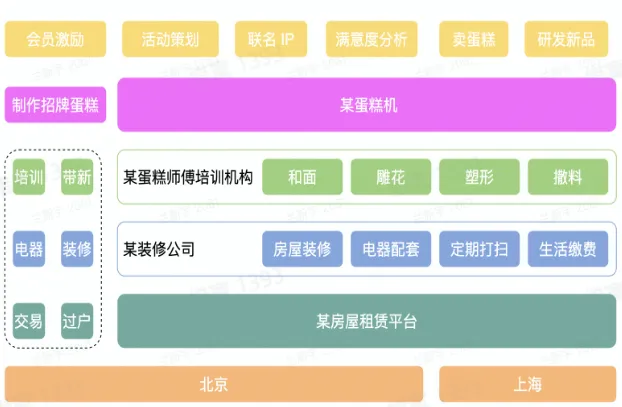

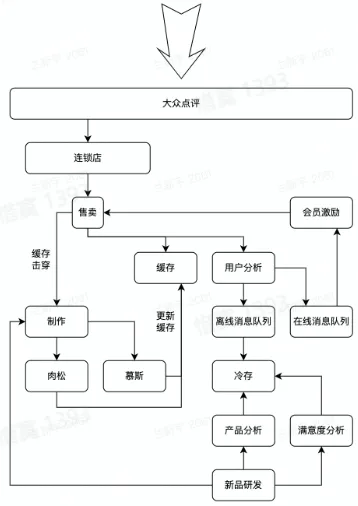

云原生蛋糕店

  • 企业级蛋糕店架构：
    • 售卖
    • 蛋糕制作（肉松、慕斯）
    • 会员激励
    • 满意度分析
    • 研发新品

企业级后端架构的挑战

问题

  • 挑战：
    • 物理资源是有限的
      • 机器
      • 宽带
    • 资源利用率受制于部署服务
  • 用户层面
    • 网络通信开销较大
    • 网络抖动导致运维成本提高
    • 异构环境下，不同实例资源水位不同

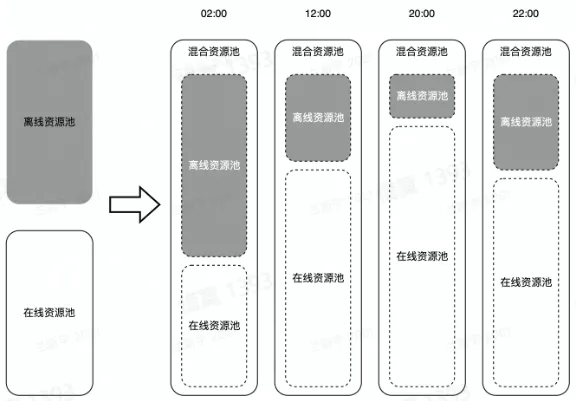

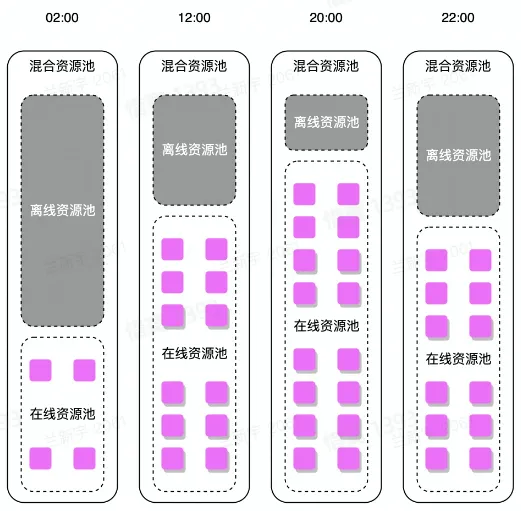

离在线资源并池

  • 核心收益：
    • 降低物理资源成本
    • 提供更多的弹性资源，增加收入
  • 解决思路：离在线资源并池
  • 在线业务的特点
    • IO 密集型为主
    • 潮汐性、实时性
  • 离线业务的特点
    • 计算密集型占多数
    • 非实时性
  • 问题：同一个机器怎么做离在线隔离？

自动扩缩容

  • 核心收益：
    • 降低业务成本
  • 解决思路：
    • 自动扩缩容
      • 利用在线业务潮汐性自动扩缩容
  • 问题：扩缩容依据什么指标？

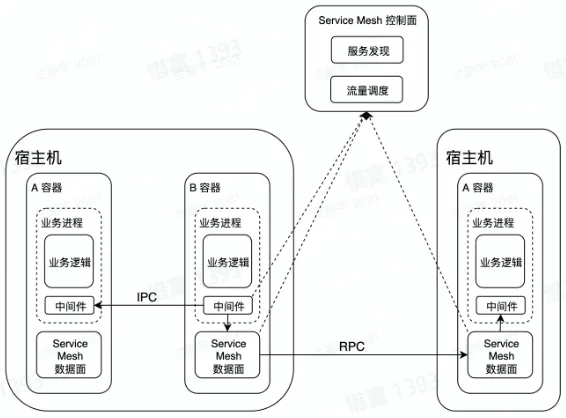

微服务亲和性部署

  • 核心收益
    • 降低业务成本
    • 提高服务可用性
  • 解决思路：微服务亲和性部署
    • 将满足亲和性条件的容器调度到一台宿主机
    • 微服务中间件与服务网格通过共享内存通信
    • 服务网格控制面实施灵活、动态的流量调度

流量治理

  • 核心收益：
    • 提高微服务调用容错性
    • 容灾
    • 进一步提高开发效率，DevPos 发挥到极致
  • 解决思路：基于微服务中间件 & 服务网格的流量治理
    • 熔断、重试
    • 单元化
    • 复杂环境（功能、预览）的流量调度

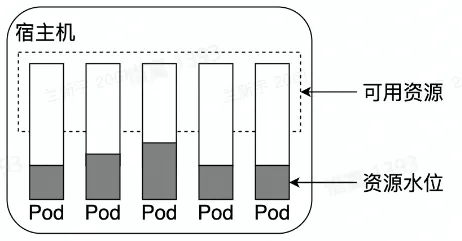

CPU 水位负载均衡

  • 核心收益：
    • 打平异构环境算力差异
    • 为自动扩缩容提供正向收入
  • 解决思路：CPU 水位负载均衡
    • IaaS
      • 提供服务探针
    • 服务网格
      • 动态负载均衡

后端架构实战

问题背景

  • 兰师傅蛋糕店也碰到了类似的问题：
    • 不同师傅干活的效率差距较大
    • 有些师傅希望能者多劳多挣
  • 在这个背景下，继续像之前一样为每个师傅分配完全相同的工作，会引起他们的不满
  • 回到 CPU 水位负载均衡，应该如何设计？
    • 需要哪些输入？
    • 设计师需要考虑哪些关键点？

问题提炼

  • 输入：
    • 服务网格数据面
      • 支持带权重的负载均衡策略
    • 注册中心存储了所有容器的权重信息
    • 宿主机能提供
      • 容器的资源使用情况
      • 物理资源信息（如 CPU 型号）
  • 关键点：
    • 紧急回滚能力
    • 大规模
    • 极端情况

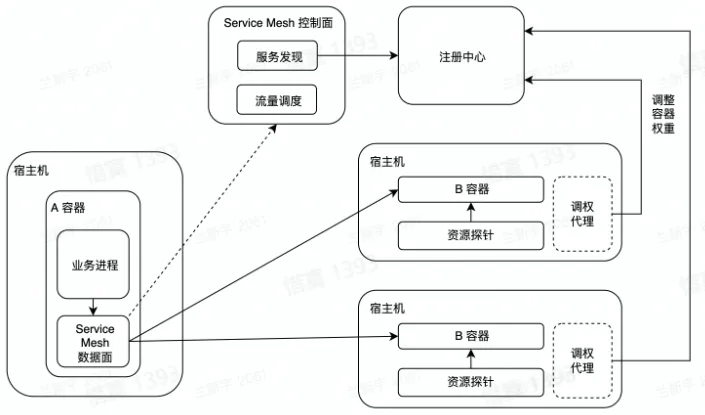

自适应静态权重

  • 方案：
    • 采集宿主机物理资源信息
    • 调整容器注册的权重
  • 优势：
    • 复杂度低
    • 完全分布式，可用性高
    • 微服务中间件无适配成本
  • 缺点：
    • 无紧急回滚能力
    • 缺乏运行时自适应能力

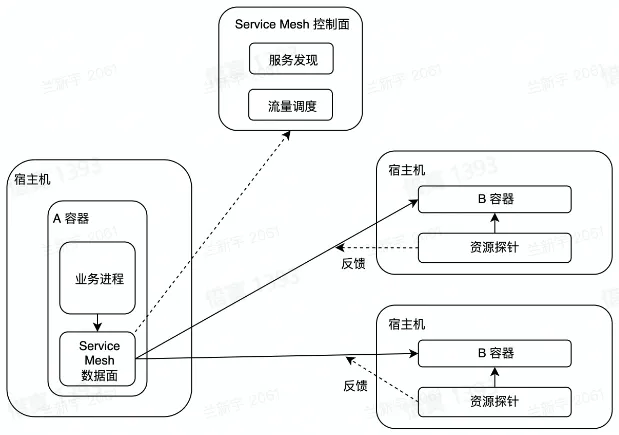

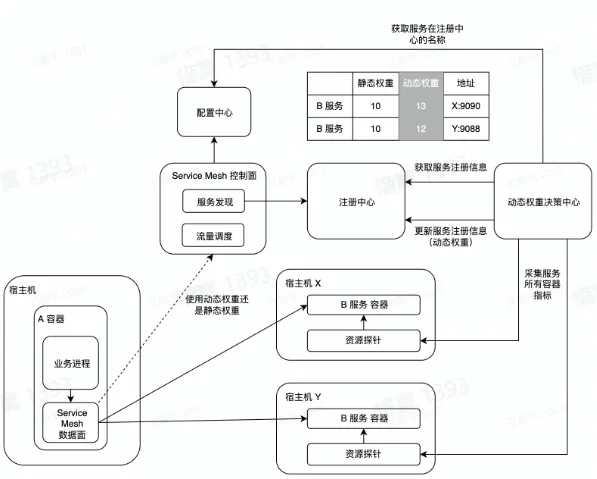

自适应动态权重 Alpha

  • 方案：
    • 容器动态权重的自适应调整
    • 服务网格的服务发现 & 流量调度能力
  • 演进方向：
    • 解决无法紧急回滚的问题
    • 运行时权重自适应
  • 缺点：
    • 过度流量倾斜可能会有异常情况

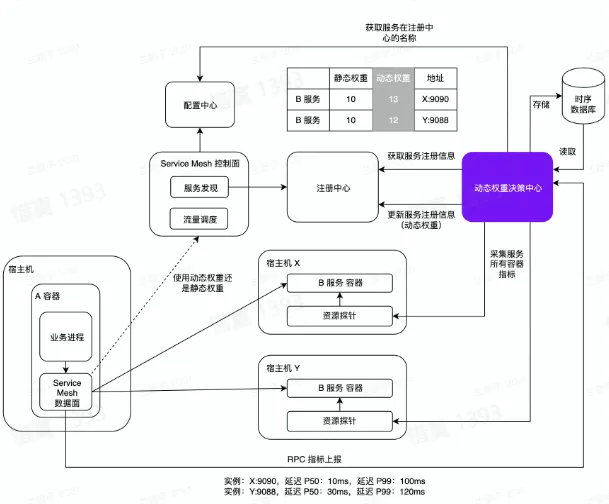

自适应动态权重 Beta

  • 方案：
    • 服务网格上报 RPC 指标
  • 演进方向：
    • 极端场景的处理成为可能
  • 缺点：
    • 时序数据库压力较大
    • 动态权重决策中心职责越来越多，迭代->变更->风险

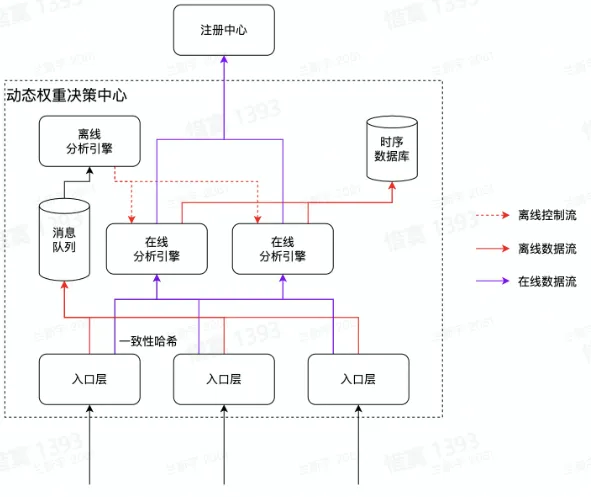

自适应动态权重 Release

  • 演进方向：
    • 微服务化
    • 引入消息队列削峰、解耦
    • 离在线链路切分
    • 梳理强弱依赖

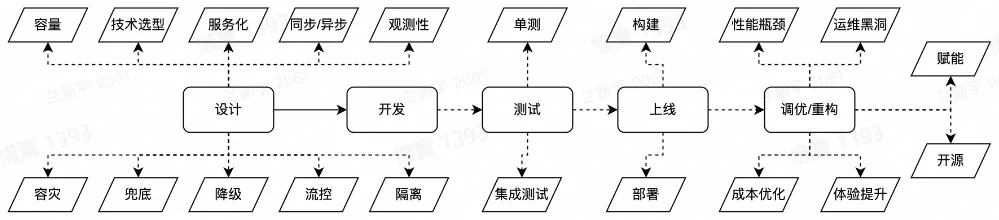

尾声

  • 没有最好的架构，只有最合适的架构
  • 如何做架构设计
    • 需求先行：弄清楚要解决什么问题
    • 业界调研：业界都有哪些解决方案可供参考
    • 技术选型：内部/社区都有哪些基础组件
    • 异常情况：考虑清楚 xxx 不行了怎么办
